VIVIO　ボアアップ　腰下組み立て

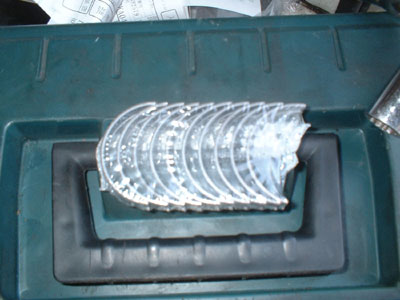

新品のメインメタル。サイズはSTDで問題ない。

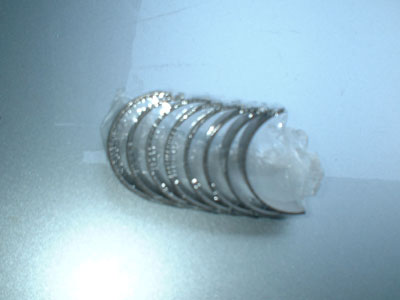

そして新品のコンロッドメタル。

こちらもSTDで良い。

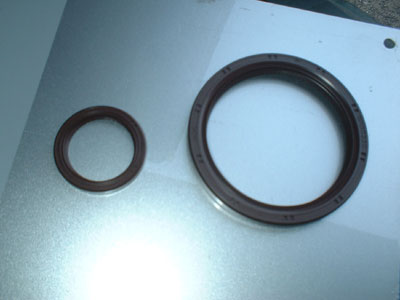

ついでにオイルシールも新品にする。

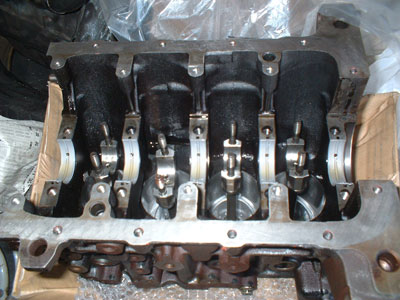

メタルをブロックに組み付けてオイルを塗布する。

向きを間違えないように注意。

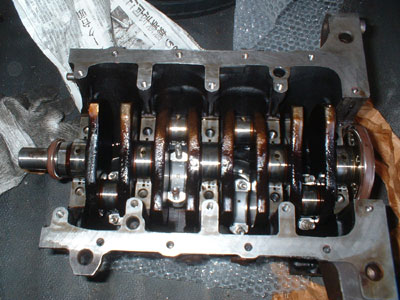

クランクシャフトを組み付ける。

規定トルクで締付け後に、手で軽く動かせることを確認する。

締め付けトルク　4.0kg･m

オイルシールも忘れずに入れる。

写真左のオイルシールは間違い。オイルポンプ取り付け後だ。

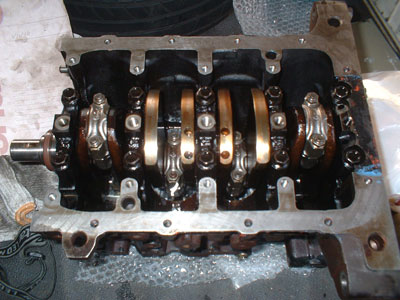

次にコンロッドキャップを組み付ける。

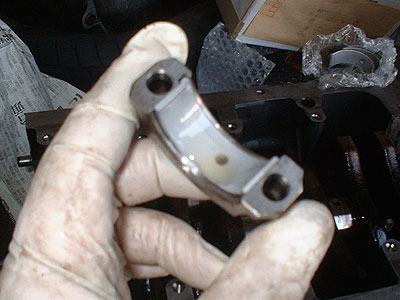

メタルを入れてオイルを塗る。

規定トルクで締付け後に手で動かせることを確認する。

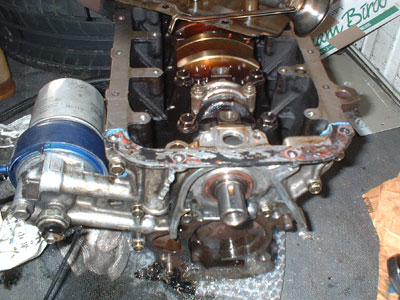

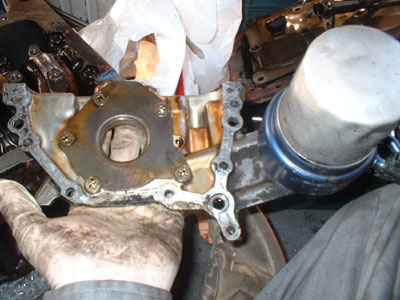

オイルポンプを組み付ける。

合い面に液体ガスケットを塗る。

エレメントの間に見える青いのは自作の水冷オイルクーラーだ。

オイルシールを入れて、ボルトを締める。

締め付けトルク　0.7kg･m

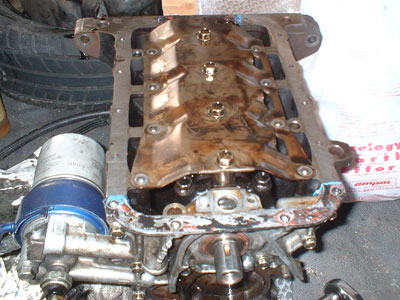

オイルパンバッフルプレートを組み付ける。

センターの４本のボルトを先に締める。

締め付けトルク　1.7kg･m

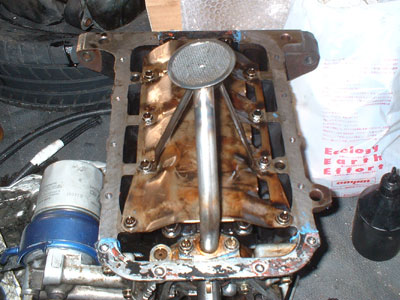

バッフルサイドとオイルストレーナーを取り付ける。

一部バッフルプレートと共締めになっている。

締め付けトルク　0.7kg･m

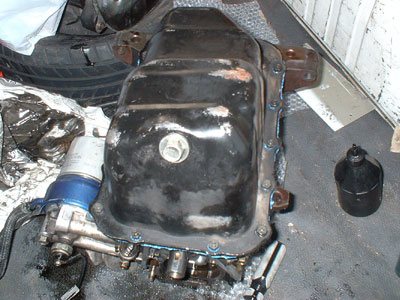

オイルパンの取り付け。

液体ガスケットをしっかり塗る。

締め付けトルク　0.7kg･m

これで腰下がほぼ完成。
