ビート エンジンボアアップ803ｃｃ その７
2019年２月〜3月頃の作業です。
ビートのオルタは新品では手に入らない。そのうえホンダ式の逆回転なので他車流用ができない。
E07Aエンジンは2003年に製造終了したけど、E07Zはアクティとして2019年でも生産中だ。
2030年くらいまでは部品供給が続くはず。このE07Zオルタに換えておけば安心だろう。

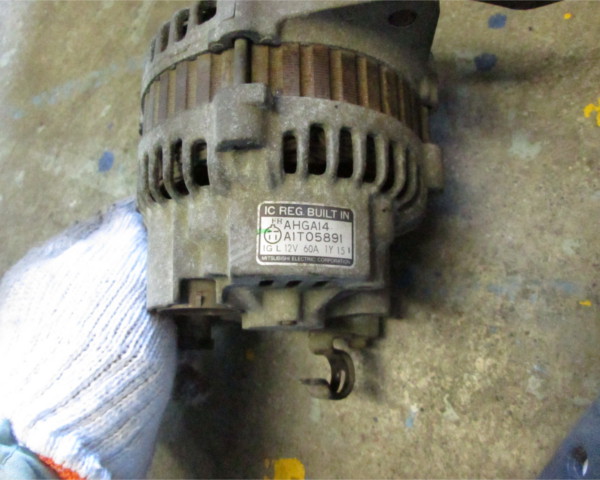

ライフ用オルタを中古で入手。オーバーホールする。

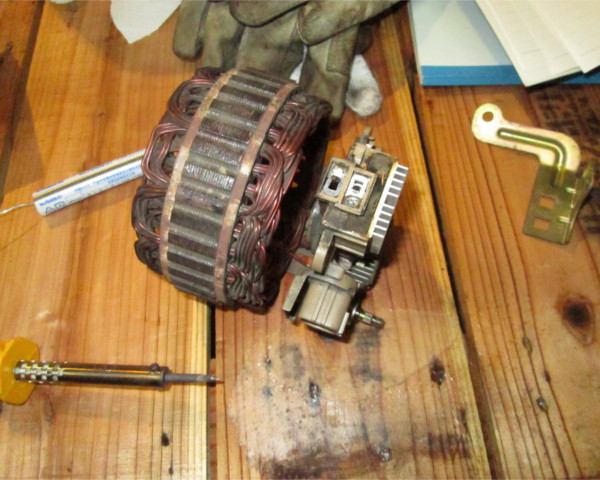

カーボンブラシ交換
カーボンブラシは半田を溶かして外す。

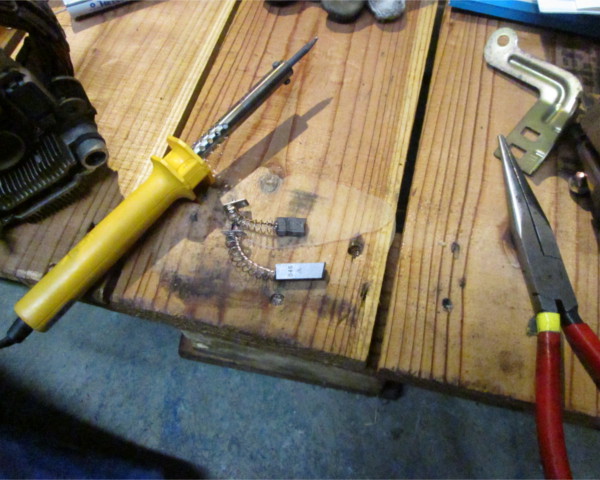

新旧の長さ比較
交換してから気づいた。
取り付けの固定穴無しタイプを買ってしまった。

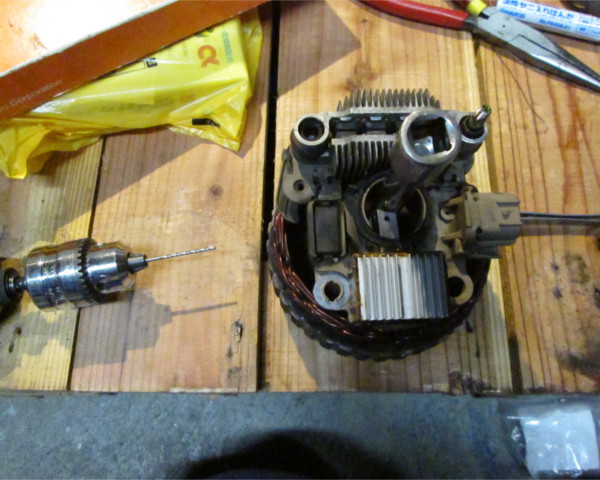

これではシャフト組み込み不可能なので1mmドリルでカーボンブラシに穴を開ける・・・

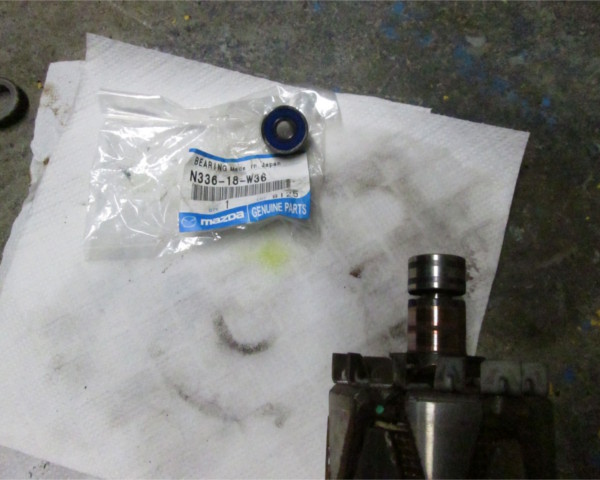

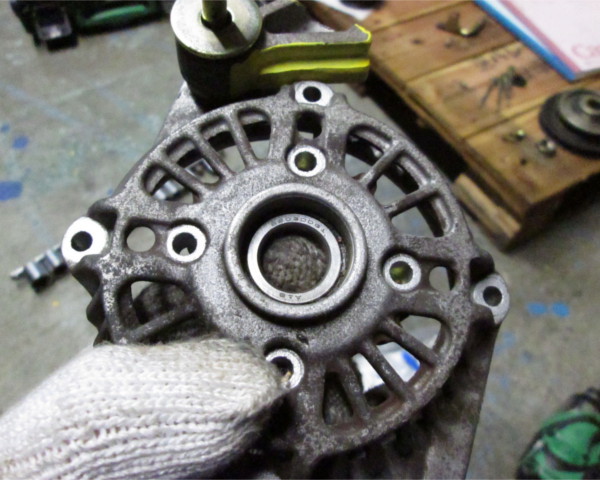

Ftベアリング交換、Rrベアリング交換
Rrベアリングの型番を間違ってしまった。幸いRrはガタは無かったためFtのみ交換する。
オルタプーリを大径化する。発電負荷を減らすためだ。

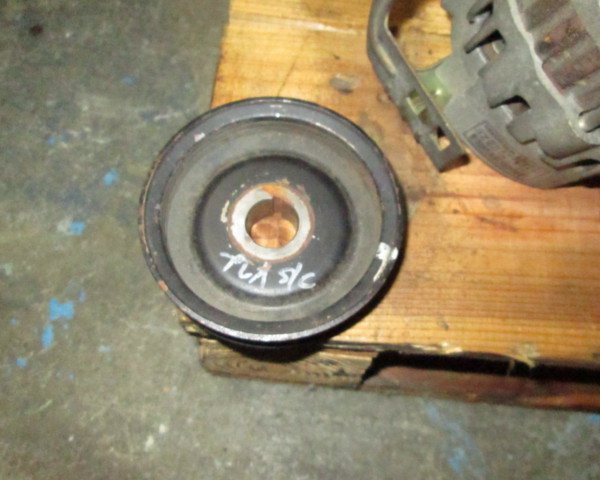

プレオS/Cプーリーを加工して取り付ける
軸外径が太いので削る
右 ビートオルタプーリーφ66
左 プレオS/Cプーリーφ81

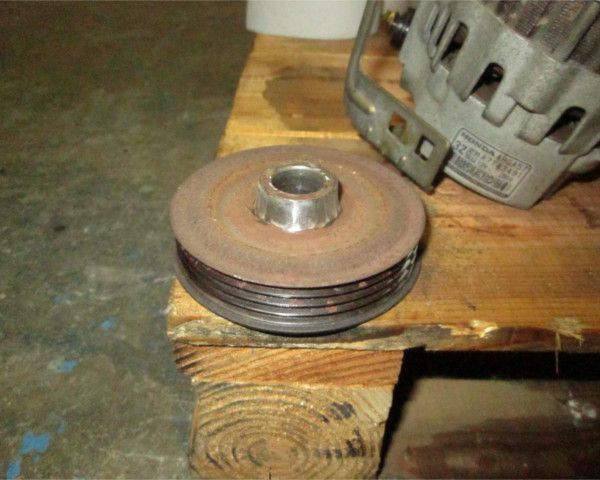

プレオは４本溝なので外側を１本削る。

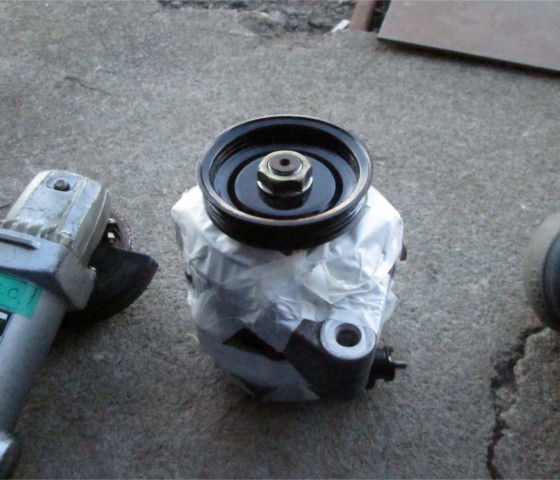

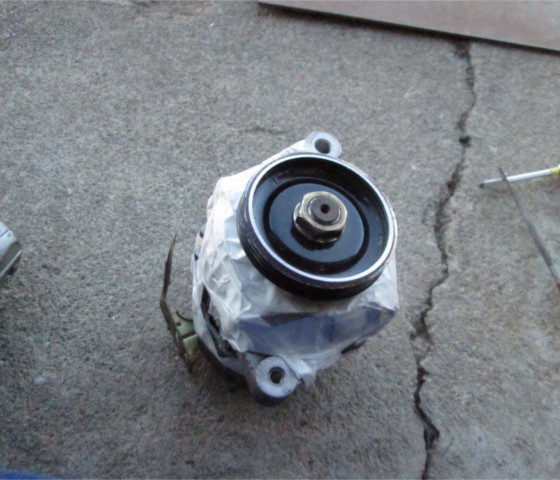

手加工で綺麗な3本溝プーリーになった。
オフセットスペーサーを作ってベルトの並行を出す。
スペーサの写真撮り忘れ。。。
オルタネータの配線加工
E07AとE07Zでオルタの端子が全く異なる。
・ビートオルタ端子 IG FR L
・ライフオルタ端子 C F G L
これを繋ぎ換える。
ビート配線 → ライフオルタ
IG → L
FR → F
L → 開放
これだけで完成。繋ぎ間違えると一発でオルタ基盤が壊れるので注意。
G端子は発電制御。開放-発電Hi 接地-発電Loで燃費向上になる。今のところは要らないかな。
あと、チャージ警報ランプは点かない。
チャージランプだけはE07AとE07Zのオルタ制御方式が違うので接続が無理。
変換基盤作るほどの価値は無いだろう。

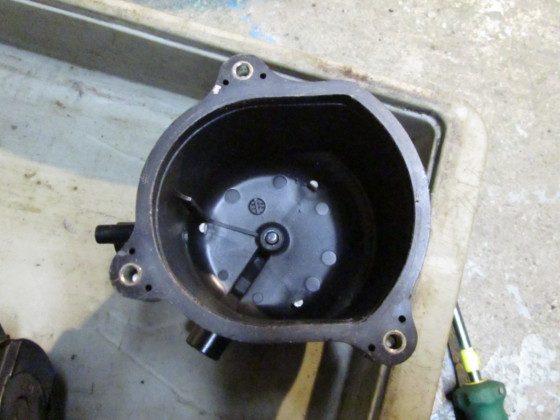

次にディストリビュータのオーバーホール
キャップとローターを交換。3000円くらいと安い。
作業時間は一瞬で終わるが、エンジン搭載状態だとデスビに到達するまでが大変。
降ろしたついでに交換しておく。

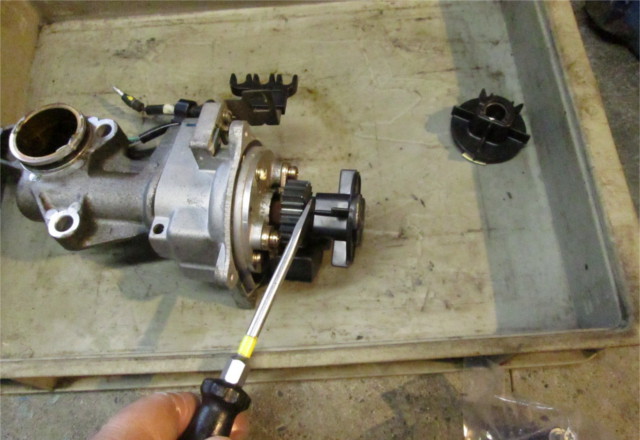

軽く抉って外す。
ローター、キャップどちらもそんなに減ってはいなかった。

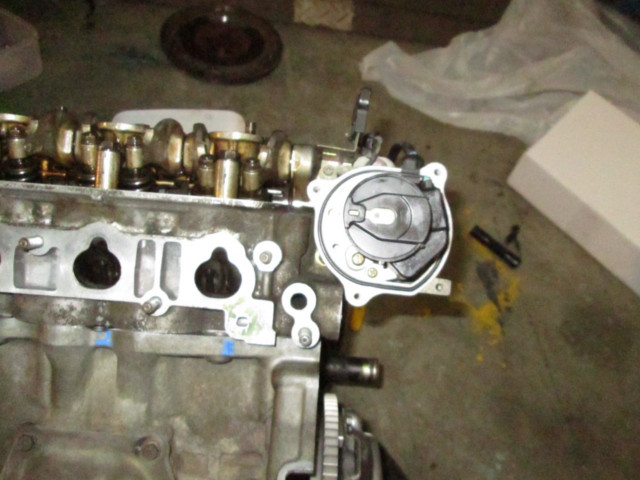

取り付け向き。
上死点でローターがペイントの合いマークを向く。
この800ccエンジンの使用部品。
| シリンダーブロック | トゥデイ |
| ボアアップピストン | 秘密 |
| コンロッド | ザッツ |
| クランクシャフト | ビート |
| シリンダーヘッド | ビート |
| クラッチディスク | ジムニー |
| クラッチカバー | アクティ |
| オルタネーター | ライフ |
| オルタネータプーリー | プレオS/C |
| クランクプーリー | ザッツ |
という組み合わせ
次回はエンジン搭載、、、の前にミッションギヤ比変更だ。
