VIVIO クスコ １WAY LSD ②
～PLEOミッション分解～
CUSCOのHPには、対応車種がKK4（ヴィヴィオ 4WD）と書いてある。
だが私のヴィヴィオはRA1（プレオ FF）のミッションが載っている。
下調べをしたところ、デフ周りは共通なので搭載可能なはず。

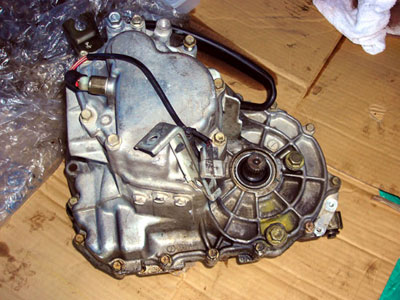

いきなりピンボケ。

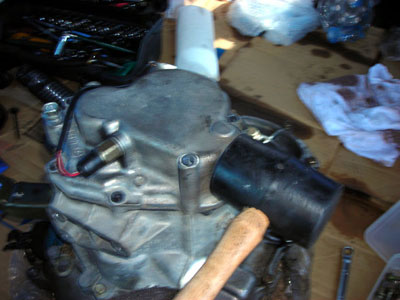

サイドカバーをゴムハンマーで叩いて外す。
サイドカバーが外れた
チェッキングボール３個を外す。先の細いマグネットがあると便利だ。
ドライブピニオンシャフトのスナップリングを外す。
ドライブピニオンリテーナーを抜く
コッターピンを抜く
ストレートピンを抜く。

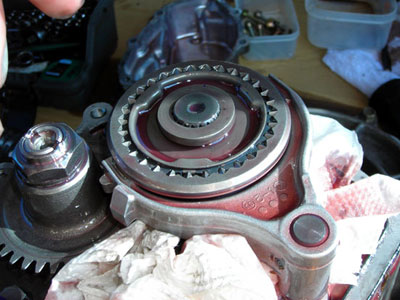

シフタフォークとスリーブ＆ハブを一緒に引き抜く。

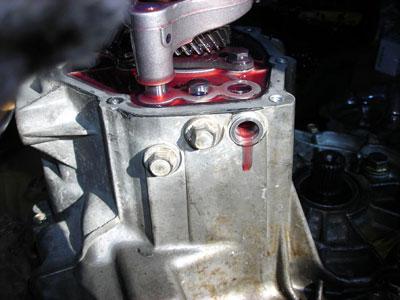

メインシャフトのロックナットのカシメを外す。
ナットのサイズは27mmだ。

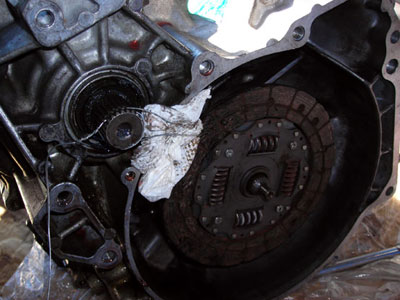

回り止めはクラッチを挿入して針金で固定した。
ロックナットを外して、5速ギヤを抜く。

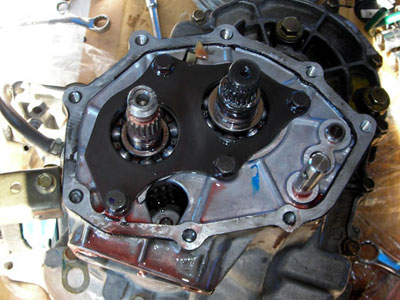

ボルト５本を外して、ベアリングリテーナープレートを外す。
プレートにメインシャフト調整ワッシャーが張り付いてる場合があるので紛失しないように。
ドライブピニオンシャフトのCリングを外す。
これでメインケースが外せる。

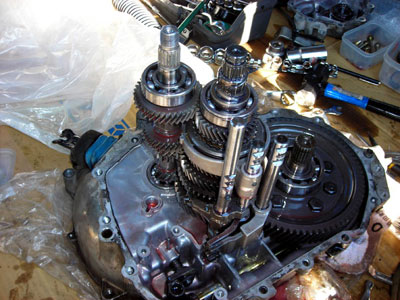

メインケースを外した。
デフが見えるけどまだ外せない。
一番奥にあるので全部のギヤを外した後だ。
デファレンシャルサイドベアリング調整ワッシャーを外す。
メインケースにが張り付いてる時もあるので注意。

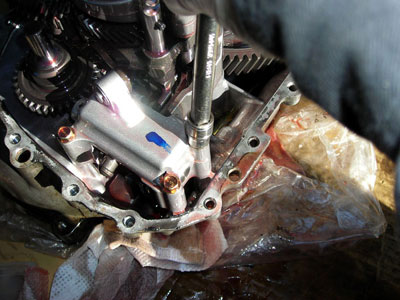

ギヤシフタアームを外す。写真の左下方向に引くと簡単に外れる。
リバースギヤとシャフトを抜く。
メインシャフトとドライブピニオンとシフタロッド×３を一緒に抜く。
色々一緒なので重い。少し揺らしながら引くと抜けやすい。

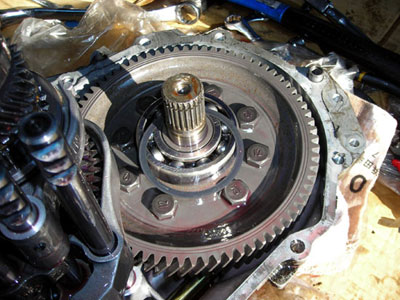

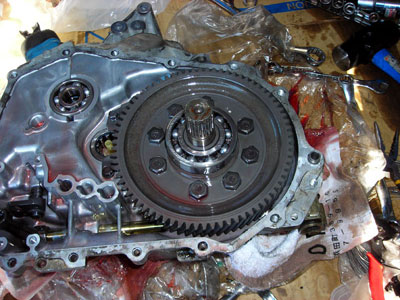

これでデフが外せる。

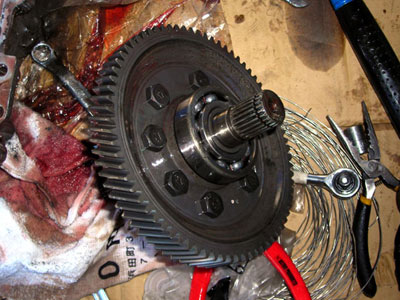

デフと御対面。(￣ー￣)y
